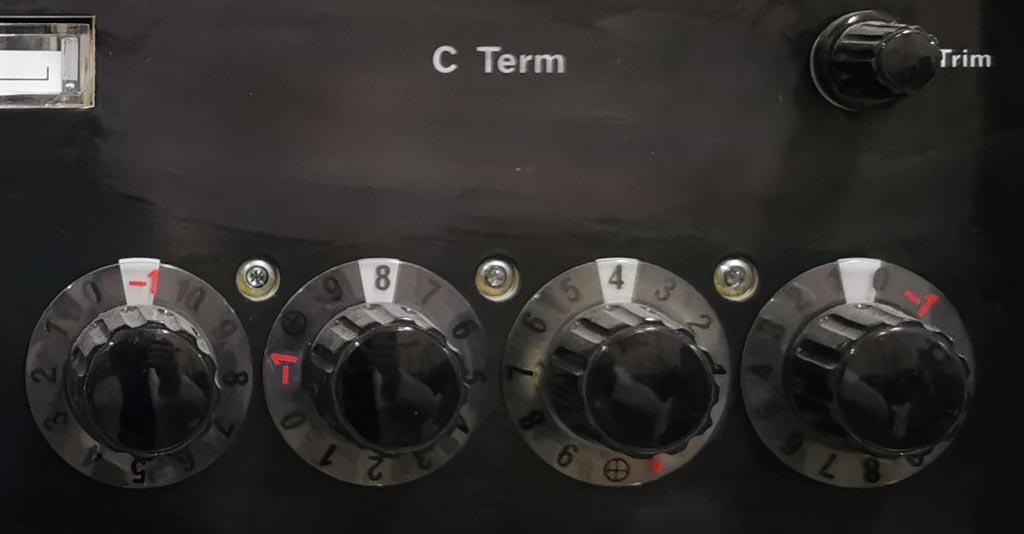

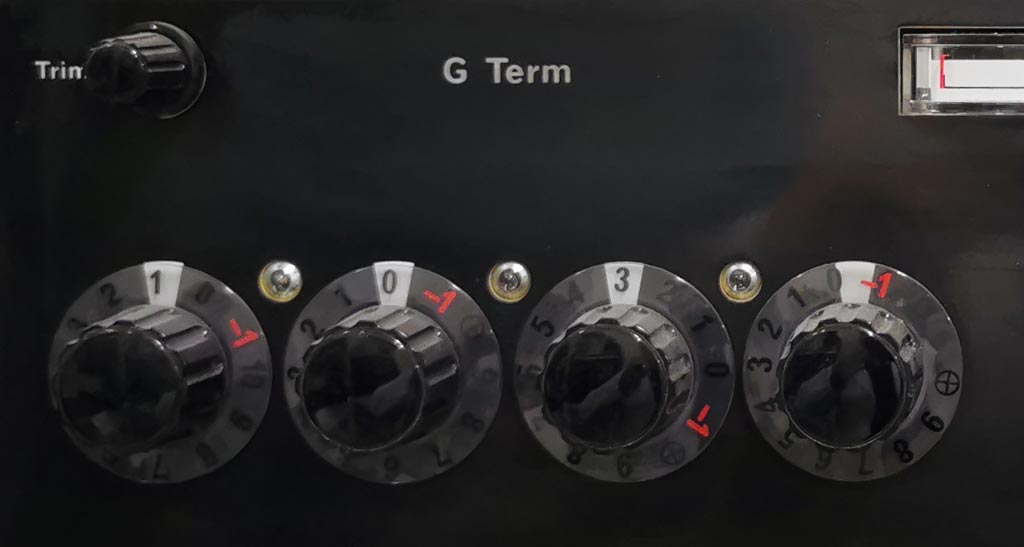

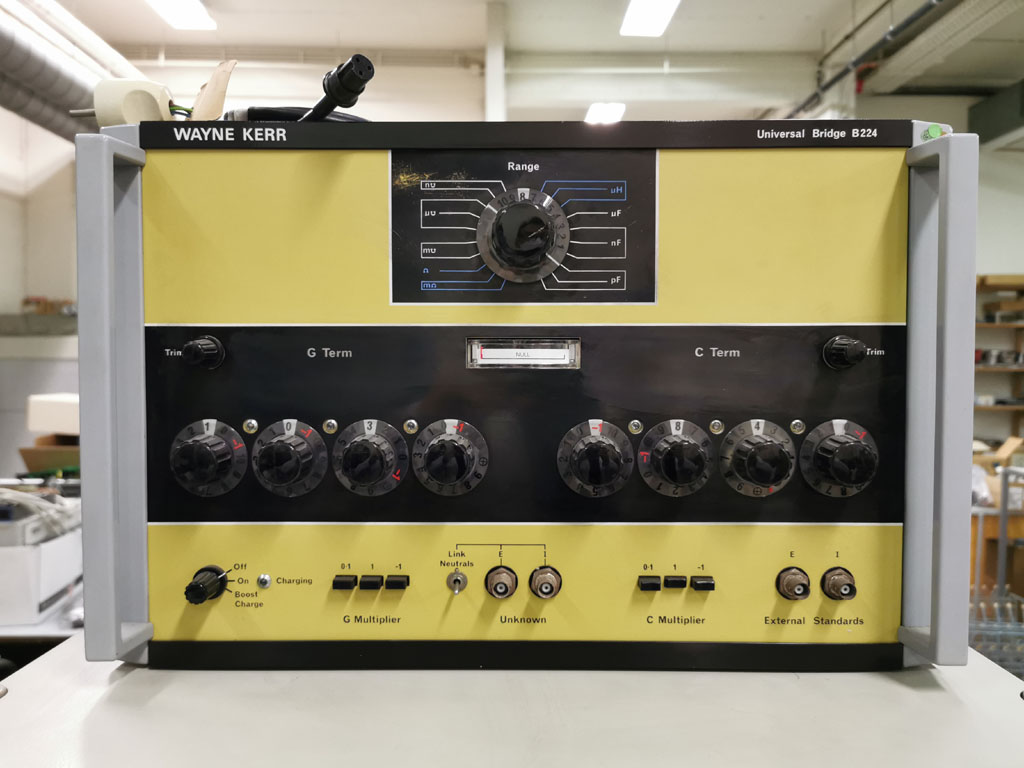

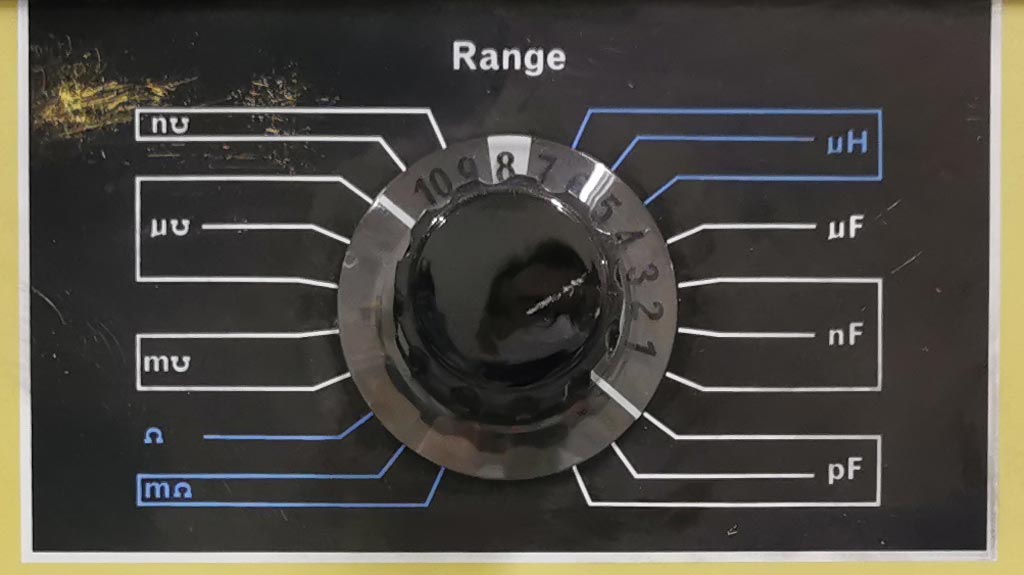

Gereserveerd Wayne Kerr universele handbediende wheatstone meetbrug model B224 voor bepalen resistief en reactief deel van onbekende component.Gecomputeriseerde meetapparatuur verscheen pas nadat microprocessoren gemeengoed werden, maar precisie RLC en spanningsmetingen zijn al meer dan 150 jaar nodig.De overgrootvader van deze metingen is de Wheatstone brug met het principe van de indirecte meting door vergelijking met een referentie en het bepalen van de verhouding tussen de referentie en de onbekende waarde. Wanneer het object onder test ver van ideaal is, zoals bijvoorbeeld een spoel met grote verliezen, dan zijn complexe oplossingen nodig en die wordt gegeven door deze meetbrug die op hetzelfde moment de inductantie en de verliesweerstand bepaald, op een audio frequentie om strooicapaciteiten en -inductanties buiten de meting te houden. Het volstaat om aan de knoppen te draaien tot de draaispoelmeter in de nulstand staat. Moderne gecomputeriseerde RLC meetbruggen doen hetzelfde maar in plaats van zelf aan de knoppen te draaien hoor je de relais klikken tot de brug in evenwicht is en je het resultaat kan aflezen (R en L). |
|
