Digital Mobile Radio - DMR -Principes en technologie |
|
Digital Mobile Radio (DMR) is een open digitale standaard met kanaal afstand van 12,5 kHz. Dit is hetzelfde als de meest
smalbandige analoge radiofrequentie voor communicatie. De DMR standaard kan dus goed de plaats innemen van een
analoge installatie.
De over te zenden stem of data worden gedigitaliseerd en de draaggolf wordt ermee gemoduleerd zoals bij FM. De toegepaste modulatiesoort is 4FSK (Frequency Shift Keying, niveau 4). Een 4FSK gemoduleerd binnenkomend signaal kan niet op een standaard FM ontvanger beluisterd worden, er is geschikte decodering software voor nodig. Voor het omzetten van een analoog spraak signaal in een reeks van getallen wordt het signaal wiskundig gecomprimeerd door een vocoder (voice encoder-decoder). Voor DMR is die van het type AMBE++. Wanneer twee partijen een gesprek willen aangaan, dienen beide dezelfde vocoder te gebruiken. Vandaar dat DMR en bijvoorbeeld D-STAR elkaar niet zonder meer verstaan. Het DMR protocol kan op 3 manieren gebruikt worden en radioamateurs gebruiken de 2de manier, Tier 2 genoemd, waar een zendvergunning voor nodig is. De Tier 2 manier gebruikt bij de transmissie een tijdmultiplexing van twee aparte tijdsfragmenten van elk 30 milliseconden lang die om beurten aan elkaar aansluiten waardoor twee kanalen beschikbaar komen, een voor spraak en een voor data. Wanneer bijvoorbeeld de spraak uitgezonden (of ontvangen) wordt van O tot 30 ms en van 60 tot 90 ms enzovoort, dan kan de data verstuurd (of ontvangen) worden van 30 ms tot 60 ms en van 90 ms tot 120 ms enz... Er kunnen op die manier twee gegevensstromen los van elkaar tegelijk verstuurd worden. De gsm gebruikt een vergelijkbaar systeem en daardoor is het mogelijk dat je een sms kan ontvangen terwijl je aan het bellen bent. DMR is niet bedoeld als vervanger van bestaande zendtechnieken maar is een aanvullende techniek met interessante mogelijkheden zoals draadloze simplex (van punt naar punt) verbindingen, draadloze repeater (relais) verbindingen en wereldwijde verbindingen die deels draadloos en deels via het internet verlopen. Inter-connectiviteit is de sterkte van het DMR netwerk. Alle repeaters zijn verbonden aan een ”Master DMR server” die de gedigitaliseerde audio en berichten doorstuurt naar een andere gewenste repeater. De DMR master software is van het type ”BrandMeister” (=brandweercommandant...) en wordt ontwikkeld door radioamateurs. Als DMR gebruiker wordt je op het netwerk herkend aan de hand van je ID, wat bestaat uit een 7 cijferige code die in België begint met 206. Deze code is wereldwijd uniek en dient aangevraagd te worden bij https://register.ham-digital.org/ Dit adres is actief tot 18 december 2020, vanaf 19 december gaat de aanvraag via https://www.radioid.net/ |
|

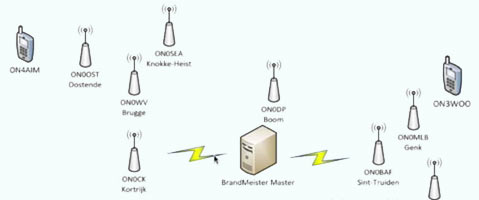

Een praktijkvoorbeeld van de organisatie van het netwerk wordt getoond in de video van ON3WOO,
klik hier voor de videolink en de screenshots.
|
|
|
