Agilent (Keysight) 34970A Data Acquisition / Schakeleenheid / switch unit
Agilent 34970A Data Acquisition / Schakeleenheid
De Agilent Technologies 34970A (het vroegere Hewlett Packard en het huidige Keysight Technologies ) combineert
nauwkeurige meetmogelijkheden met flexibele signaalverbindingen voor uw productie- en ontwikkelings testsystemen.

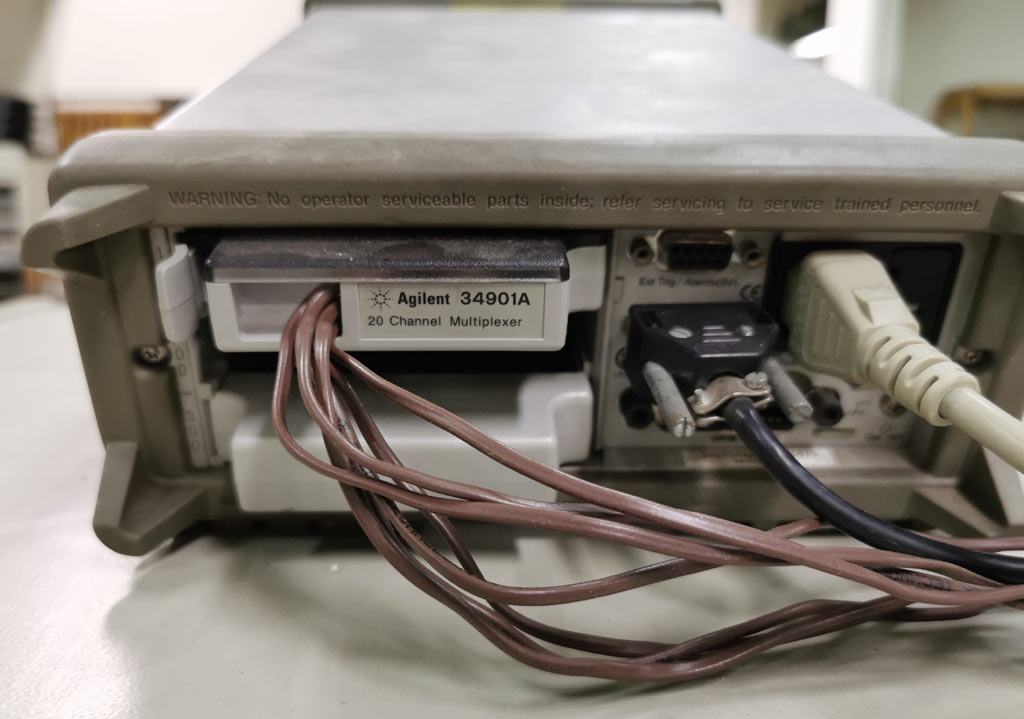

Er zijn drie moduleslots ingebouwd in de achterkant van het instrument om elke combinatie van data-acquisitie
of schakelmodules te accepteren. De combinatie van datalogging en data-acquisitie functies maakt dit instrument
tot een veelzijdige oplossing voor uw testvereisten, nu en in de toekomst.
Handige functies voor datalogging
- Directe meting van thermokoppels, RTD’s, thermistors, gelijkspanning, wisselspanning, weerstand,
gelijkstroom, wisselstroom, frequentie en periode
- Interval scannen met opslag van maximaal 50.000 tijdgemarkeerde metingen
- Onafhankelijke kanaalconfiguratie met functie, Mx + B indeling en alarmgrenzen beschikbaar per kanaal

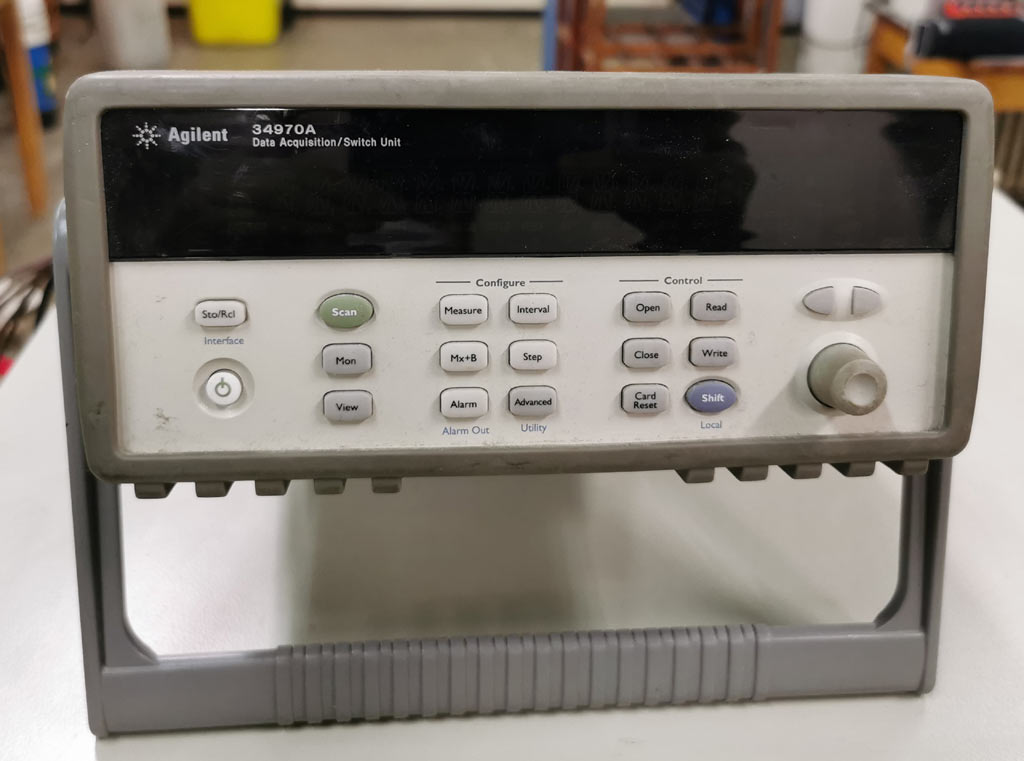

- Intuïtieve gebruikersinterface met knop voor snelle kanaalselectie, menu navigatie en gegevensinvoer
vanaf het frontpaneel
- Draagbare, robuuste koffer met antislipvoetjes
- BenchLink dataloggersoftware voor Microsoft Windows inbegrepen
Flexibele functies voor gegevensverzameling / schakeleigenschappen
- 6 1/2-cijferige multimeter nauwkeurigheid, stabiliteit en ruisonderdrukking
- Tot 60 kanalen per instrument (120 single-ended kanalen)
- Leessnelheden tot 600 metingen per seconde op een enkel kanaal en scansnelheden tot 250 kanalen per seconde
- Keuze uit multiplexing, matrix, algemene vorm C-schakeling, RF-schakeling, digitale I / O, totaliseren en 16-bits
analoge uitgangsfuncties
- GPIB-interface (IEEE-488) en RS-232-interface zijn standaard
Agilent 34970A Data Acquisition / Switch Unit
The Agilent Technologies 34970A combines precision measurement capability with flexible signal connections for your
production and development test systems. Three module slots are built into the rear of the instrument to accept
any combination of data acquisition or switching modules. The combination of data logging and data acquisition
features makes this instrument a versatile solution for your testing requirements now and in the future.
Convenient Data Logging Features
- Direct measurement of thermocouples, RTDs, thermistors, dc voltage,ac voltage, resistance, dc current, ac current,
frequency, and period
- Interval scanning with storage of up to 50,000 time-stamped readings
- Independent channel configuration with function, Mx+B scaling,and alarm limits available on a per-channel basis
- Intuitive user interface with knob for quick channel selection,menu navigation, and data entry from the front panel
- Portable, ruggedized case with non-skid feet
- BenchLink Data Logger Software for Microsoft Windows included
Flexible Data Acquisition / Switching Features
- 6 1/2-digit multimeter accuracy, stability, and noise rejection
- Up to 60 channels per instrument (120 single-ended channels)
- Reading rates up to 600 readings per second on a single channel andscan rates up to 250 channels per second
- Choice of multiplexing, matrix, general-purpose Form C switching,RF switching, digital I/O, totalize, and 16-bit
analog output functions
- GPIB (IEEE-488) interface and RS-232 interface are standard
- SCPI (Standard Commands for Programmable Instruments) compatibility
Handleiding 34970A Data aquisition toestel(pdf)
|
