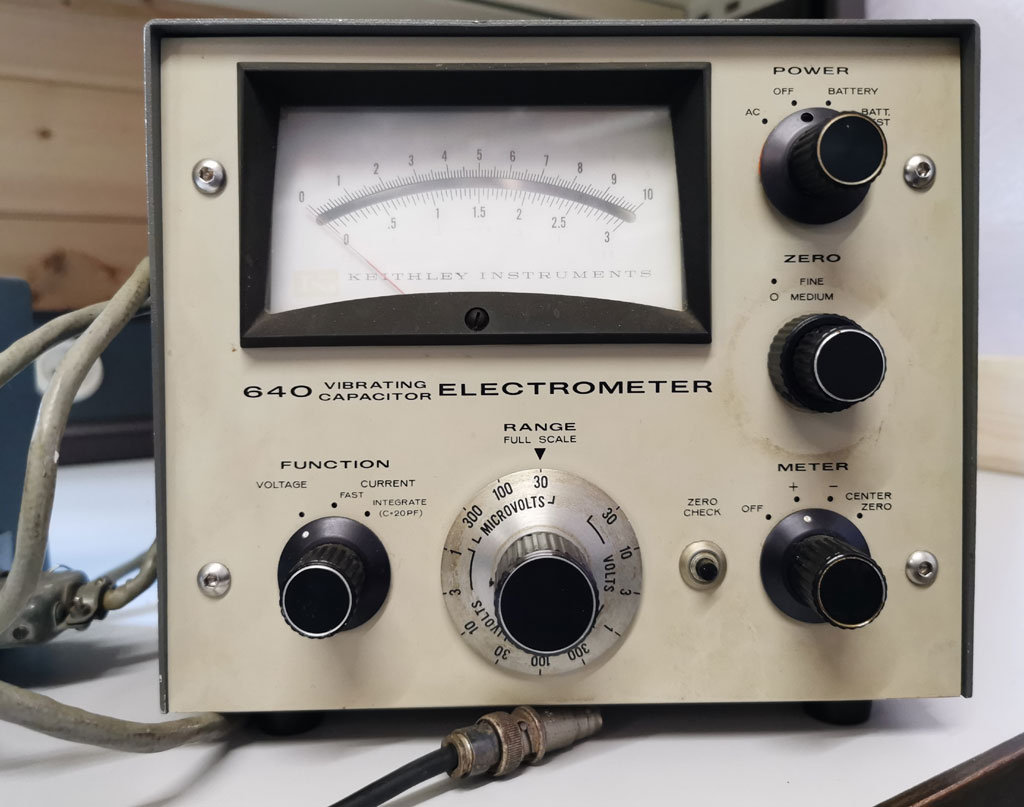

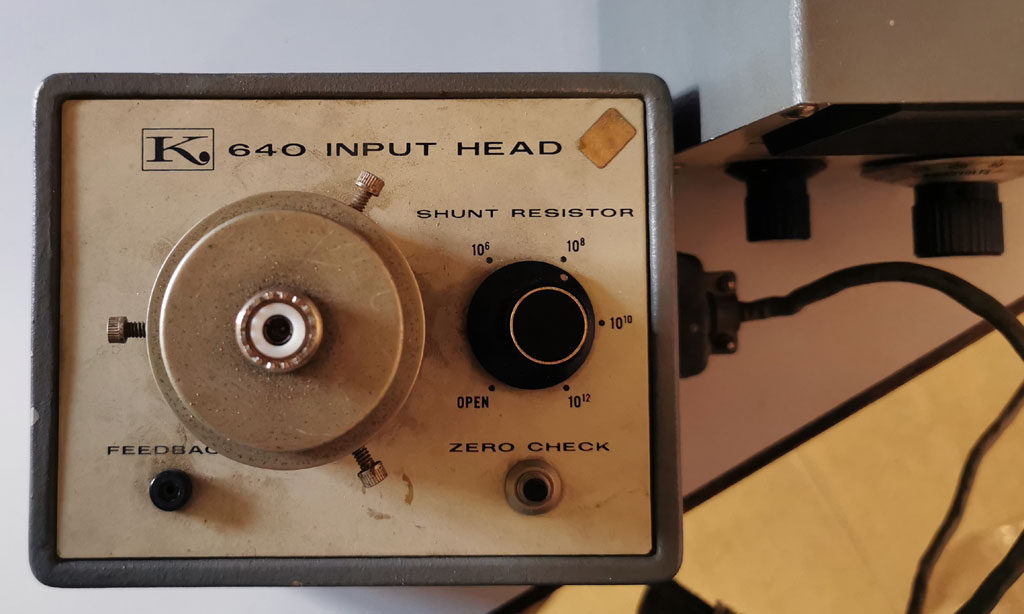

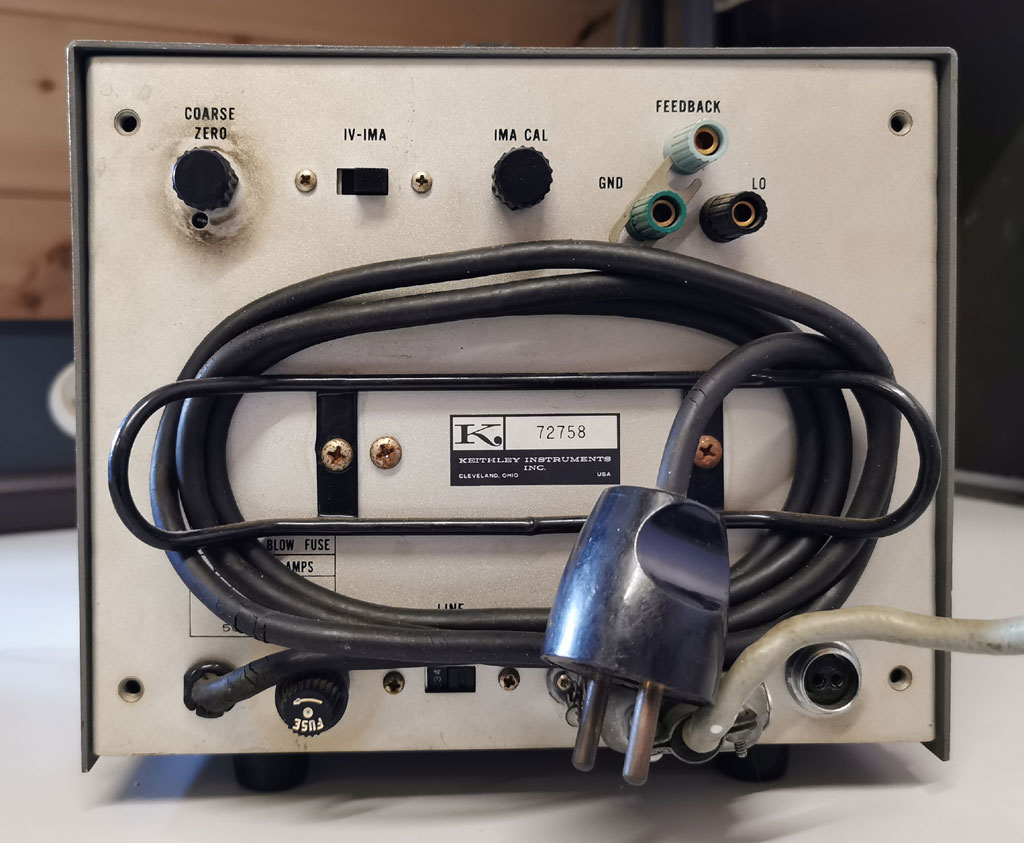

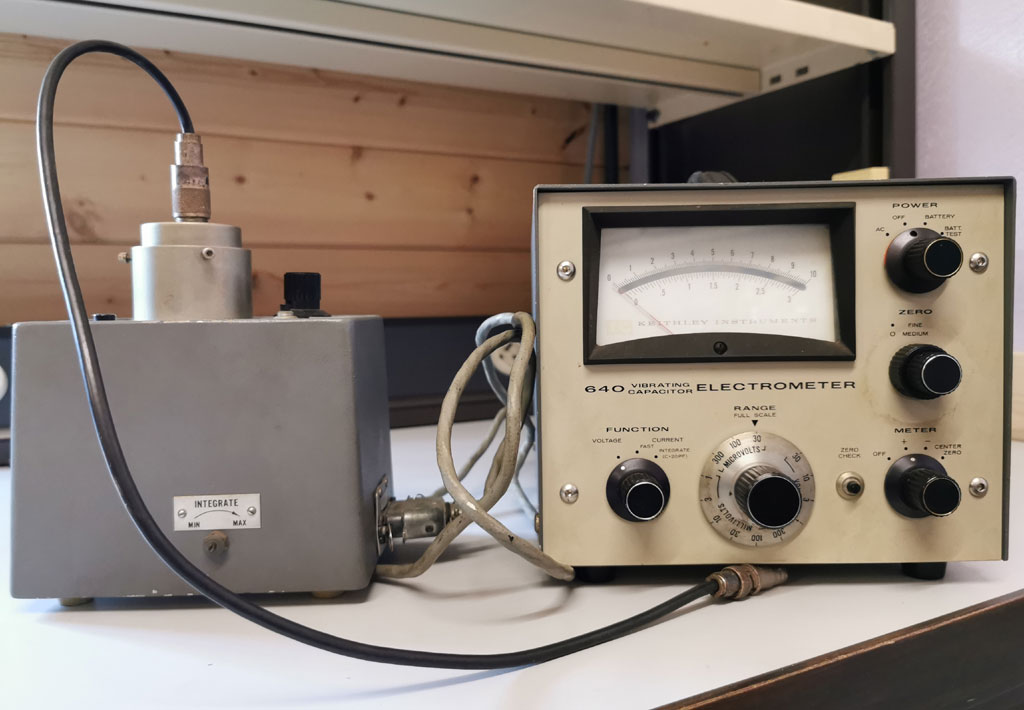

Gereserveerd De bijzondere Keithley model 640 vibrating capacitor electrometerGebruik als voltmeter:Bereik van 30 microvolt einde schaal tot 30 Volt. Nauwkeurighheid van +/- 1% volle schaal op het 30 Volt tot 300 microvolt bereik, afnemend tot +/-5% op het 30 microvolt bereik. Zero drift minder dan 35 microvolt tijdens het eerste uur en in ieder opeenvolgende 24 uur periode na een opwarming van 1 uur. Ruis is minder dan 0,4 microvolt rms (2 microvolt p-p) met 1 megohm of minder ingangsweerstand op het meest gevoelige bereik. Ingang impedantie groter dan 10E16 ohm met parallel capaciteit minder dan 2 pF. De ingangsweerstand kan ook zelf gekozen worden in 4 stappen van 10E6 tot 10E12 ohm. Stijgtijd (van 10% naar 90% met bronweerstand van 100 megohm zonder externe capaciteit), minder dan 10 ms op de 1 mV en hogere bereiken, toenemend tot 6 seconden op het 30 microvolt bereik.Gebruik als stroommeter:Bereik van 10E-15 Ampère volle schaal tot 3 x 10E-5 Ampère in 22 1x en 3x bereiken. Nauwkeurigheid van +/- 3% bij volle schaal uitslag op de 3x10E-5 - tot 10E-11 Ampère. +/- 4% volle schaal uitslag op de 3x10E-12 tot 10E-15 Ampère bereiken. Meter ruis is minder dan 2x10E-17 Ampère rms (10E-16 ptp). Minder dan 24 alfa pulsen per uur waargenomen op het 30 milivolt bereik. Stabiliteit is beter dan 5x 10E-17 Ampère per dag, na stabilisatie. Lange termijn drift is niet cummulatief. Max. externe capaciteit is 500 pF.Gebruik als Coulomb meter / stroom integrator:Bereik (aanbevolen) van 2x10E-14 coulomb volle schaal, tot 6x 10E-10 coulomb in de 2x en 6x bereiken. Nauwkeurigheid, de integratie capaciteit is 20 pF (+/- 0,25%). Meter ruis is minder dan 3x10E-16 coulomb rms (1,5 x 10E-15 ptp) op het laagste aanbevolen bereik. Minder dan 24 alfa pulsen per uur waargenomen in het 30 millivolt bereik.Gebruik als versterker:Recorder uitgang van +/- 1 Volt einde schaal en/of 1 x versterker (stroomversterker) met uitgangstroom van 100 micro Ampère of minder.Handleiding Keithley vibrating capacitor electrometer (pdf) |
|
|
